Если после пайки/вмешательства Nintendo Switch (OLED или Lite) показывает фиолетовый экран и дальше не грузится — часто причина не “софтовая”, а чистая микромеханика: снесённый/перегретый SMD-элемент или сопля припоя в зоне работ.
Хочешь попробовать сам — ок. Но если нет уверенной микропайки 0201 и микроскопа — лучше не рисковать:
легко сорвать площадку или сделать короткое.
Если нужно восстановить аккуратно:
прошивка и восстановление Nintendo Switch в Могилёве.
Как выглядит проблема
- сразу после включения — однотонный фиолетовый/розовый экран;
- после пайки стало хуже после нескольких попыток запуска;
- иногда поведение меняется от лёгкого нажатия/перекоса платы (плохой контакт/микротрещина).
Почему это часто резисторы 0201
0201 — очень мелкий типоразмер. Рядом с зоной пайки легко: сдуть резистор феном, сдвинуть пинцетом, перегреть или сделать “соплю”. Визуально элемент может “быть на месте”, но электрически уже нестабильный.

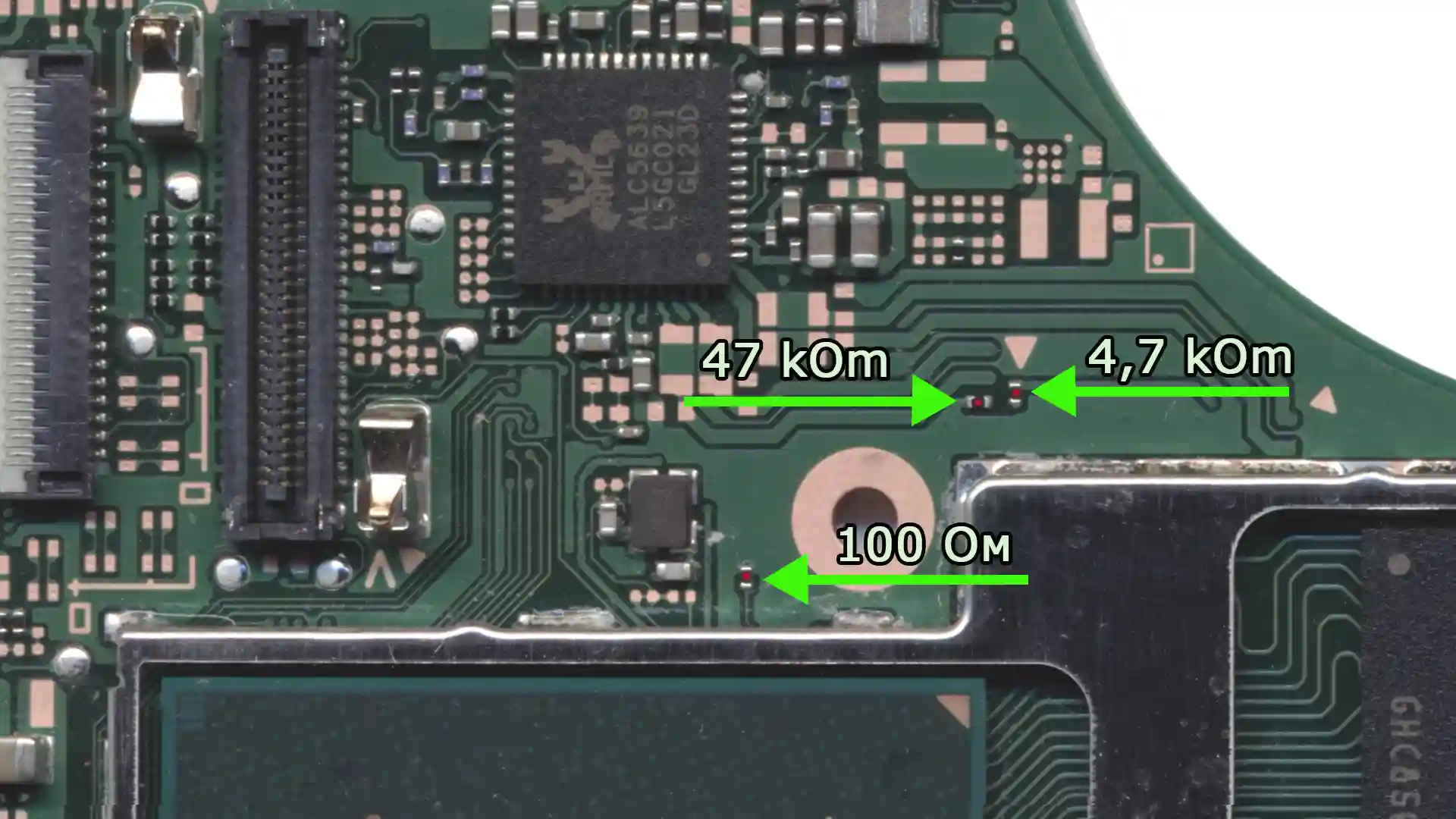

OLED: где смотреть и какие номиналы
На Switch OLED есть типовая зона возле экранировки, где часто задевают микрорезисторы 0201. Ниже пример-ориентир (номиналы: 4,7 кОм, 47 кОм и 100 Ом).

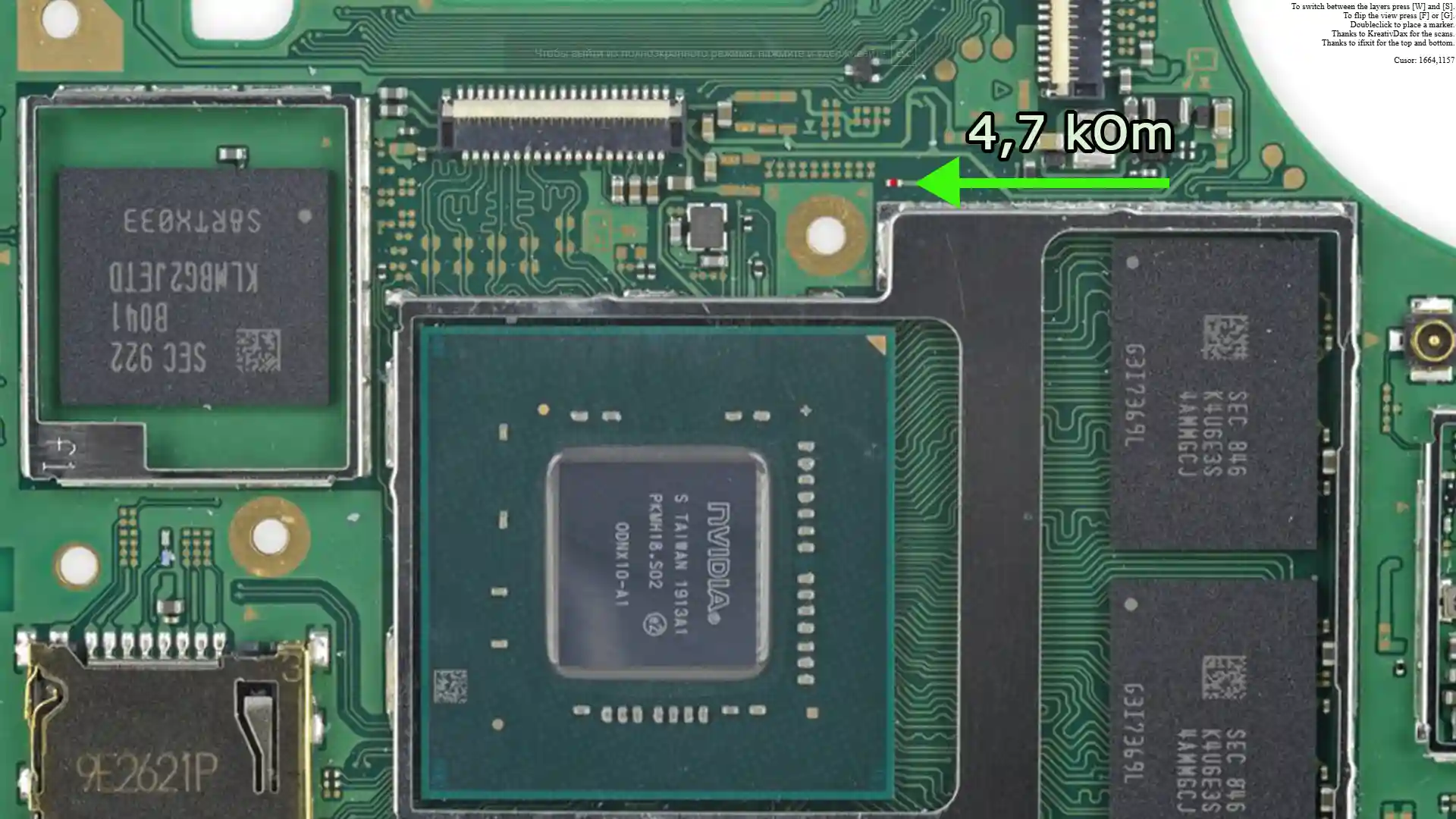

Lite: где смотреть и какие номиналы
На Switch Lite такой дефект встречается обычно реже, чем на OLED, но логика та же: после пайки рядом с зоной работ страдают 0201 (сдвиг/обрыв/перегрев) или появляется “сопля”. Расположение и номиналы могут отличаться по ревизии платы :
Как проверить (минимально и безопасно)
- Осмотр под увеличением: нет ли сдвига, скола, трещины пайки, сопли припоя рядом.
- Проверка на обрыв: мультиметром (если уверенно умеешь мерить SMD) — подозрительно, если элемент в “обрыве”.
- Не делай десятки включений — если есть сопля/короткое, можно усугубить.
Что не делать
- не “поджаривать феном на удачу” — 0201 улетают моментально;
- не лезть без увеличения: на глаз легко перепутать элементы и сорвать площадку;
- не ставить “похожий номинал” наугад — лучше перепроверить (особенно 4,7 кОм vs 47 кОм).
Когда лучше сразу в сервис
- нет микроскопа и уверенной микропайки 0201;
- сорвалась площадка/дорожка — нужен аккуратный микровосстановительный ремонт;
- приставка греется/пахнет/ведёт себя нестабильно — есть риск короткого.
Если нужно восстановить аккуратно и без экспериментов: прошивка и восстановление Nintendo Switch (Могилёв).
Смежная статья по теме восстановления после неудачных работ: Nintendo Switch не включается после пайки/вмешательства — что проверяют в сервисе .
FAQ
Фиолетовый экран после пайки/чиповки — это прошивка или железо?
Чаще всего это железо: перегрев, сопля припоя, микротрещина пайки, сорванный/сдвинутый SMD-элемент. Очень типовая причина — резисторы 0201 рядом с зоной работ.
Какие резисторы чаще всего страдают на OLED в зоне работ?
В одной из частых зон рядом с экранировкой на OLED встречаются резисторы 0201 с номиналами 4,7 кОм, 47 кОм и 100 Ом. После пайки их проверяют на сдвиг, обрыв и качество пайки.
А на Switch Lite такое бывает?
Да, но обычно реже, чем на OLED. Принцип тот же: после пайки рядом с местом работ страдают мелкие 0201 (сдвиг/обрыв/перегрев) или появляется сопля припоя. Расположение и номиналы могут отличаться по ревизии платы Lite.
Можно ли самому припаять резистор 0201?
Если нет уверенного опыта микропайки и микроскопа — лучше не рисковать. 0201 очень мелкий: легко сорвать площадку или сделать короткое.
Как понять, что резистор снесён или перегрет?
Признаки: элемент отсутствует/сдвинут, трещина/скол, “матовая” шляпка, подозрительная пайка или сопля рядом. Дополнительно проверяют мультиметром на обрыв/аномальные значения.
