Кратко о ремонте

Устройство: Ноутбук ASUS FA506
Состояние при поступлении: Ноутбук не включается
Предыстория: Самостоятельное обслуживание владельцем примерно за месяц до отказа
Термоинтерфейсы: Удалён штатный термоинтерфейс с MOSFET питания GPU, на VRAM нанесена термопаста
После обслуживания: Ноутбук продолжал работать около месяца
Неисправность: Короткое замыкание в одной из фаз питания GPU
Причина: MOSFET работали с нарушенным теплоотводом; один из них в итоге пробился в КЗ
Ремонт: Замена комплекта MOSFET и восстановление термоинтерфейсов
Результат: GPU исправен, ноутбук прошёл проверку под нагрузкой

Ноутбук после самостоятельного обслуживания

Ноутбук ASUS FA506 поступил в RMTEX уже полностью не включающимся. Примерно за месяц до отказа владелец самостоятельно обслужил систему охлаждения: разобрал ноутбук для чистки и замены термоинтерфейсов.

После этого ноутбук продолжал работать около месяца и только затем перестал включаться. При осмотре платы стало понятно, что проблема уже не ограничивается самой системой охлаждения.

Что обнаружили после разборки

При самостоятельном обслуживании владелец удалил штатный термоинтерфейс, или терможвачку, с MOSFET питания GPU. В результате у силовых элементов не было нормального теплового контакта с системой охлаждения. При этом на видеопамяти вместо подходящего термоинтерфейса была нанесена термопаста.

Для ноутбуков такие ошибки особенно неприятны: разные элементы платы имеют разную высоту, поэтому производитель использует термопрокладки или другие материалы определённой толщины. Просто заменить их пастой нельзя.

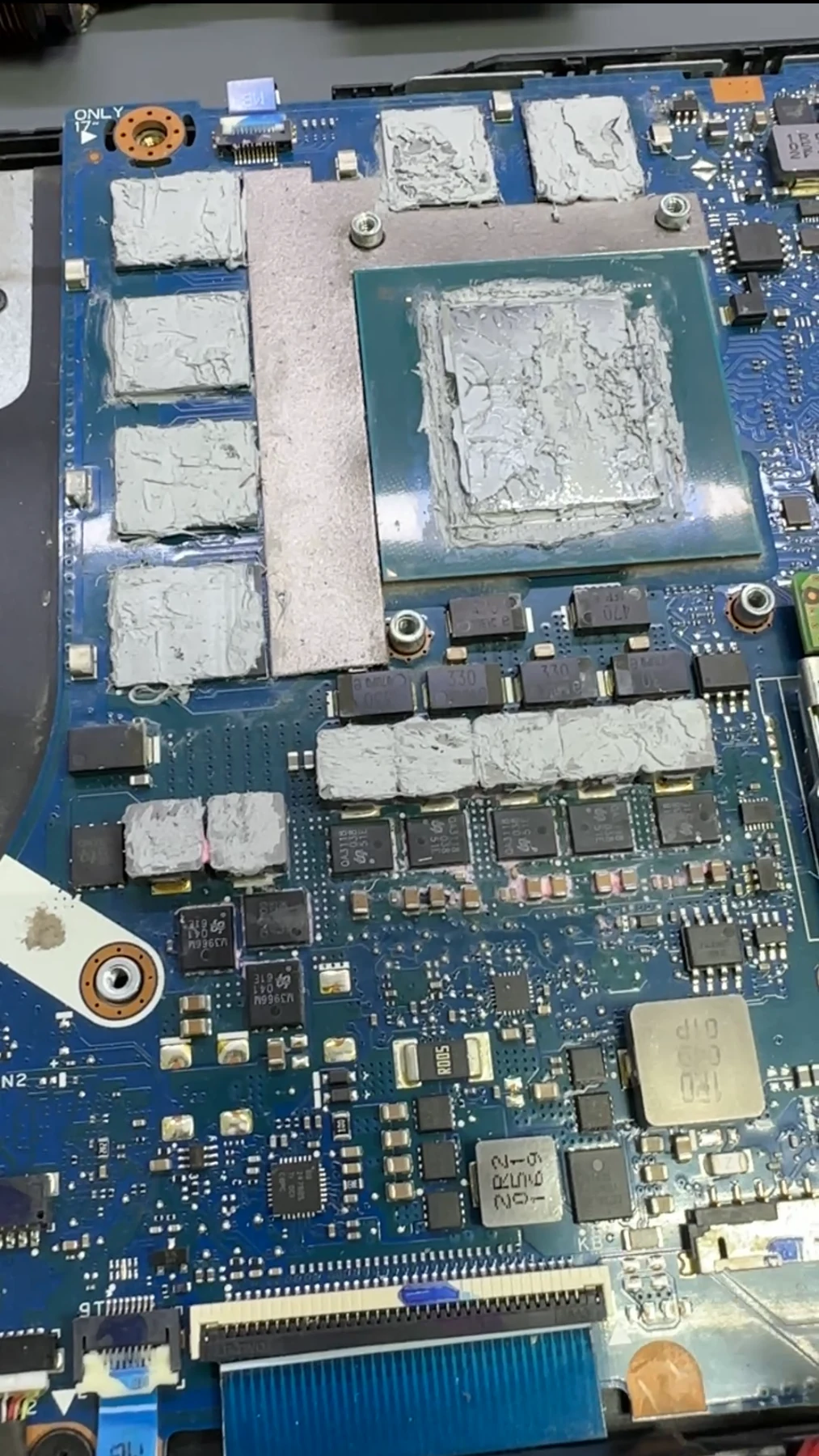

Неправильно нанесённые термоинтерфейсы на видеопамяти и элементах питания ASUS FA506 — Следы предыдущего обслуживания: термопаста на видеопамяти и нарушенный тепловой контакт в зоне питания GPU.

Питание GPUШтатный термоинтерфейс с MOSFET был удалён, нормальный теплоотвод отсутствовал.

ВидеопамятьВместо подходящего термоинтерфейса была нанесена термопаста.

Электрическая частьВ одной из фаз питания GPU обнаружено короткое замыкание.

В данном случае MOSFET питания GPU работали с нарушенным теплоотводом. Один из них в итоге пробился в КЗ.

Короткое замыкание в питании GPU

Диагностика показала короткое замыкание в одной из фаз питания GPU.

Причиной оказался пробитый MOSFET силового преобразователя. Он вышел из строя с коротким замыканием, из-за чего линия питания оказалась практически замкнута.

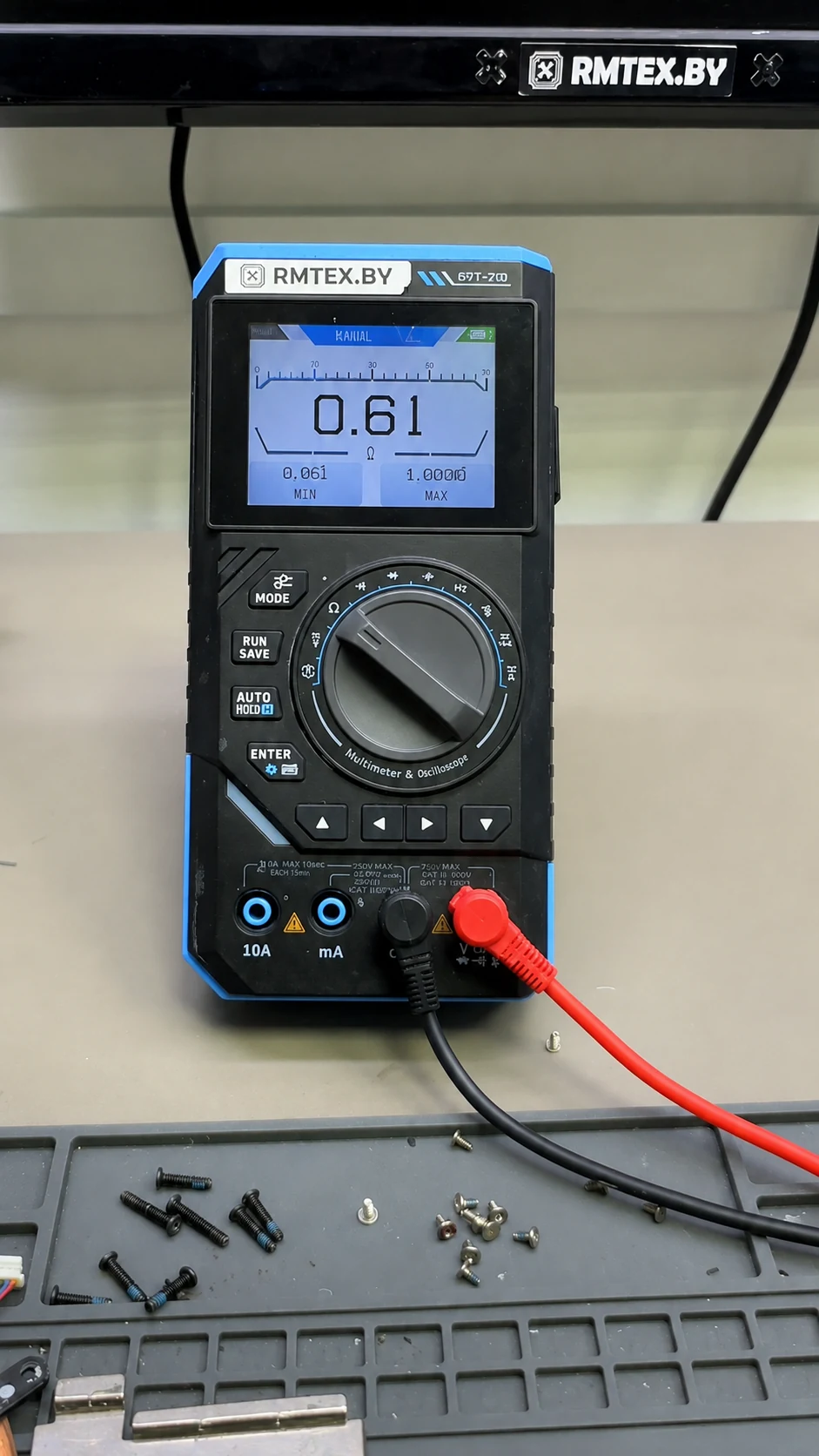

Мультиметр во время диагностики короткого замыкания в питании GPU ASUS FA506 — Измерение сопротивления в цепях питания GPU во время диагностики платы.

Что сделали при ремонте

При подобных неисправностях важно не ограничиваться заменой первой найденной детали. Остальные силовые ключи этой группы работали в тех же температурных условиях и также могли получить тепловую деградацию.

Поэтому в данном ремонте мы заменили комплект MOSFET в затронутых фазах питания GPU, а не только один пробитый элемент.

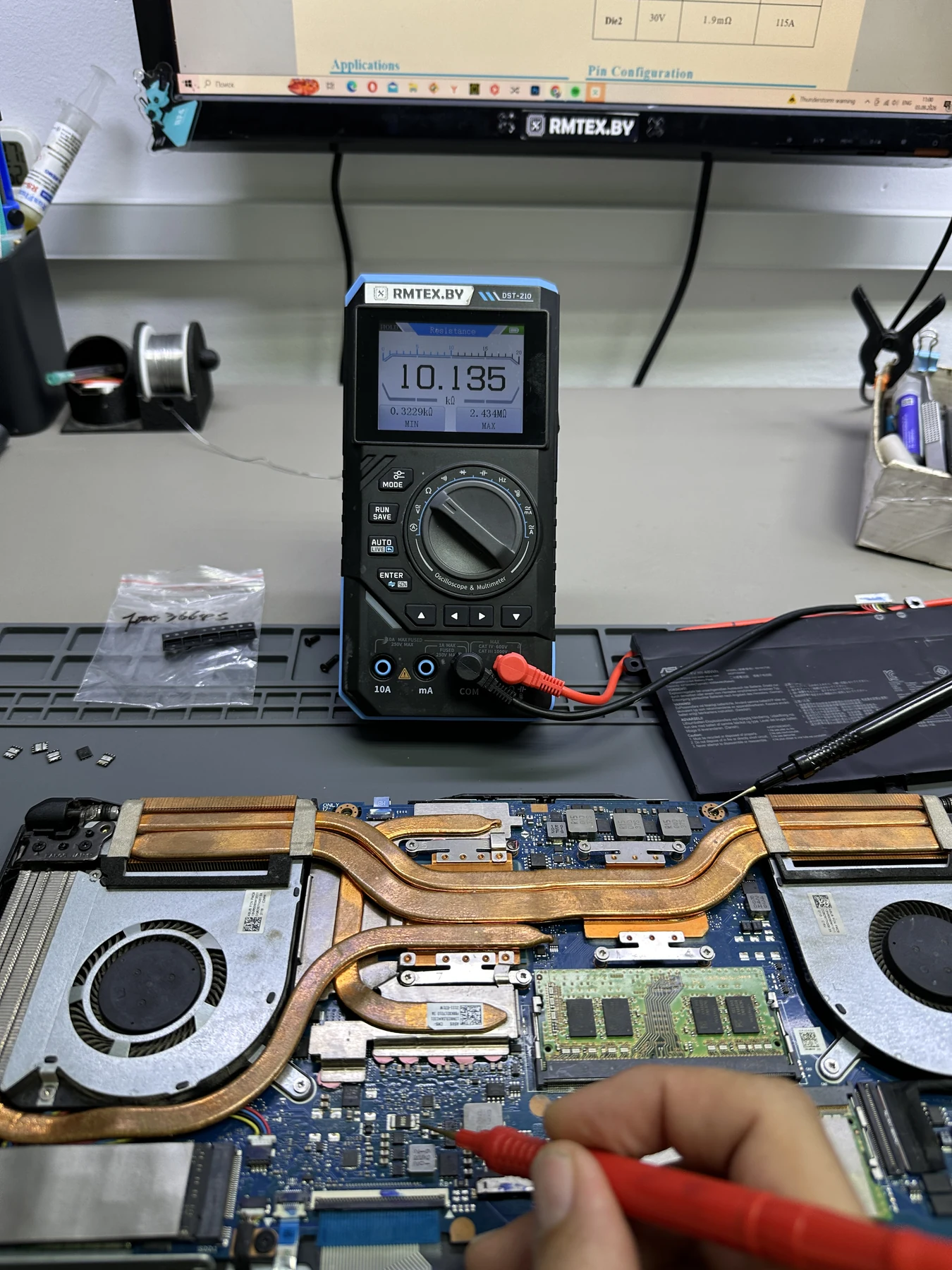

Диагностика платы ASUS FA506 после замены MOSFET в питании GPU — Плата ASUS FA506 во время проверки силовой части; рядом находятся снятые элементы.

Видеочип уцелел

Один из главных вопросов при таком повреждении — пережил ли сам GPU пробой силовой части.

После восстановления преобразователя питания короткое замыкание исчезло, необходимые линии питания вернулись в нормальное состояние, а ноутбук начал запускаться.

В этом случае повезло: сам видеочип повреждён не был.

После сборки ноутбук прошёл проверку под нагрузкой. Работа платы, графики и системы охлаждения после ремонта была стабильной.

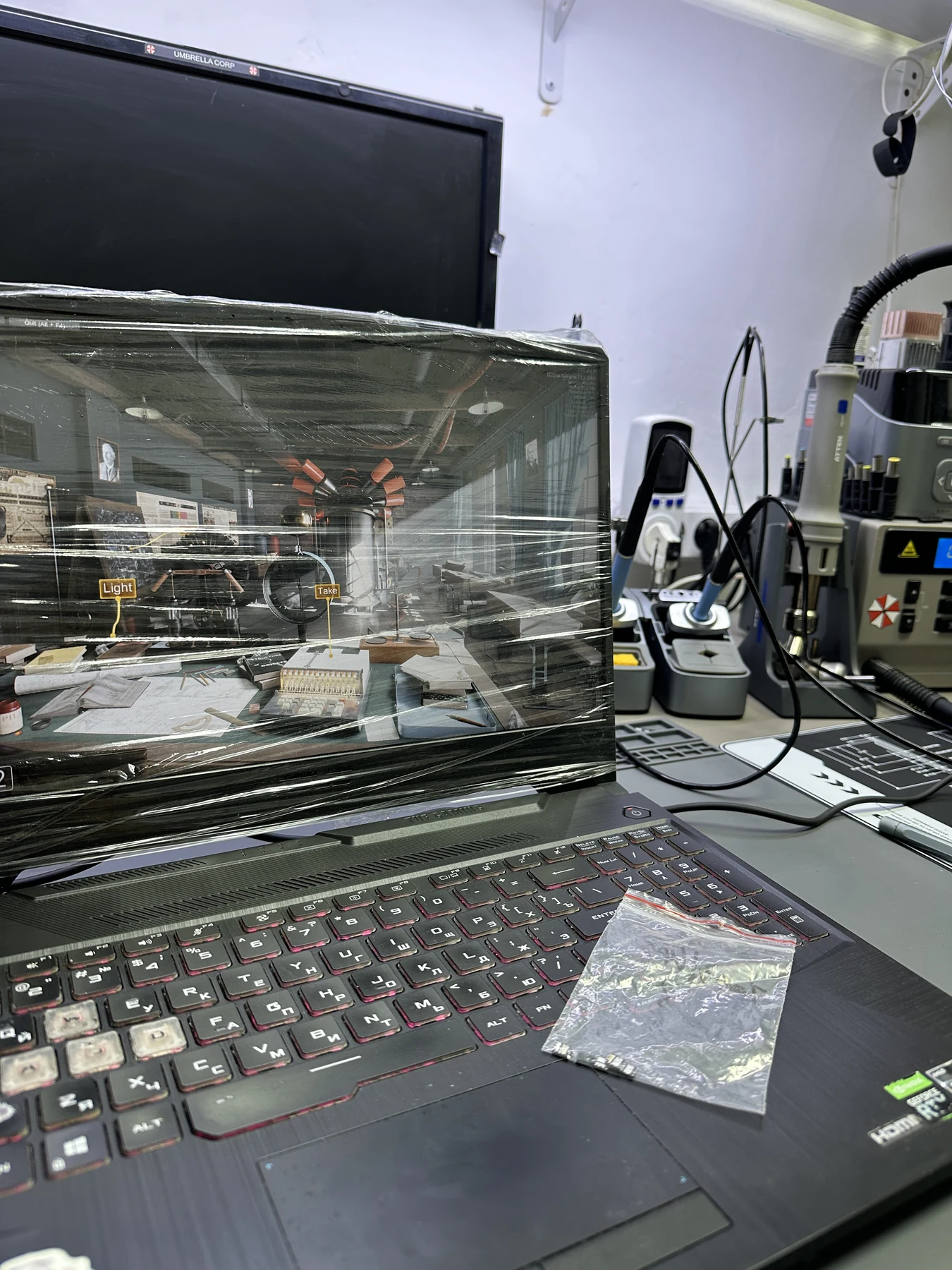

Работающий ноутбук ASUS FA506 после ремонта питания GPU — ASUS FA506 после восстановления питания GPU и сборки во время контрольной проверки.

Почему неправильное обслуживание может закончиться ремонтом платы

Термоинтерфейс — это не просто «что-нибудь мягкое между радиатором и микросхемой».

Если материал слишком тонкий, элемент не касается радиатора. Если слишком толстый — радиатор может неправильно прижаться к другим элементам. Термопаста также не является универсальной заменой термопрокладкам.

Особенно чувствительны к этому силовые элементы питания процессора и видеочипа.

Поэтому при обслуживании ноутбука важно не только почистить радиатор и заменить пасту на CPU/GPU, но и правильно восстановить остальные термоинтерфейсы системы охлаждения.

Для обычного обслуживания у нас есть отдельная страница: чистка ноутбука в RMTEX.

А если повреждение уже затронуло цепи питания платы: ремонт материнской платы ноутбука.

На этом история ASUS не закончилась

Пробитый MOSFET вызвал ещё одно последствие.

После восстановления материнской платы ноутбук уже нормально работал от блока питания, однако аккумулятор оставался отключённым: на его выходе было 0 В.

При этом сами ячейки аккумулятора были заряжены и сбалансированы, контроллер BQ40Z50 отвечал по SMBus, а Permanent Failure зарегистрирован не был.

Оказалось, что короткое замыкание на плате успело защёлкнуть защиту аккумулятора.

Эта часть ремонта превратилась уже в отдельное исследование: Raspberry Pi Pico, SMBus, эмуляция CP2112, чтение DataFlash и восстановление батареи без замены исправных ячеек.

Результат ремонта

восстановлена силовая часть питания GPU;
заменены MOSFET в пострадавших фазах;
устранено короткое замыкание;
GPU остался исправен;
восстановлены правильные термоинтерфейсы;
ноутбук успешно прошёл нагрузочные тесты.

Попытка сэкономить на обслуживании в итоге привела к ремонту, стоимость которого оказалась примерно в три раза выше нормальной профилактики системы охлаждения. Причём в этом случае ещё повезло: GPU пережил пробой силовой части.
